670-250/50

料號 P/N

YZ-670250/50-001

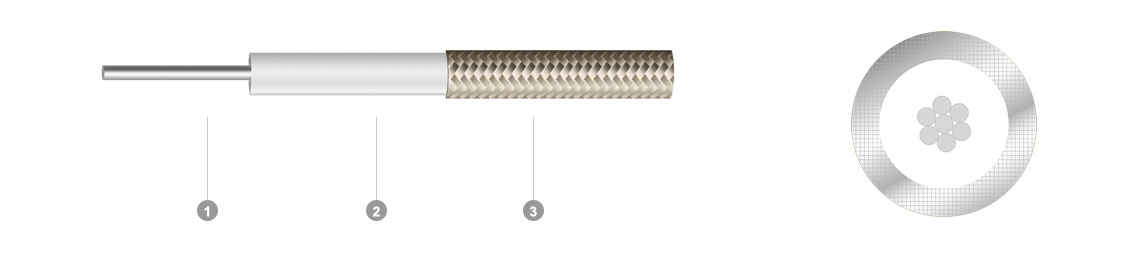

①內導體
Inner conductor

材料 Material

鍍銀銅線  Silverplated copper wire

組成 Constitute

1/1.65

標稱外徑OD (mm)

1.65±0.12

②絕緣層
Insulation

材料 Material

聚四氟乙烯  PTFE

顏色 Color

本色 Natural

標稱外徑OD (mm)

5.25±0.12

③外導體
Outer conductor

材料 Material

鍍錫銅線編織+浸錫
Tinned copper wire braid+Tin soaked

組成 Constitute

16/5/0.2

標稱外徑OD (mm)

6.15±0.15

覆蓋率Coverage (%)

100

電氣性能 Electrical characteristics

電容(pF/m)
Capacitance(pF/m)

95±4

衰減Attenuation

0.5GHz

0.16db/m

速率(%)
Velocity(%)

70±2

1GHz

0.24db/m

2GHz

0.37db/m

阻抗(Ω)
Impedance(Ω)
@ 1ns

50±2

3GHz

0.48db/m

5GHz

0.65db/m

駐波比
Standing wave ratio
@0 ~6GHz

≤1.1

10GHz

0.99db/m

18GHz

1.42db/m

額定電壓(V)
Rating voltage(V)

30

工作頻率(GHz)
Operating
frequency(GHz)

6

工作溫度范圍 Operating temperature

-55℃ ~ +180℃

最小彎曲半徑(一次) Min.bending radius static

30MM
