670-141 RG402裸線

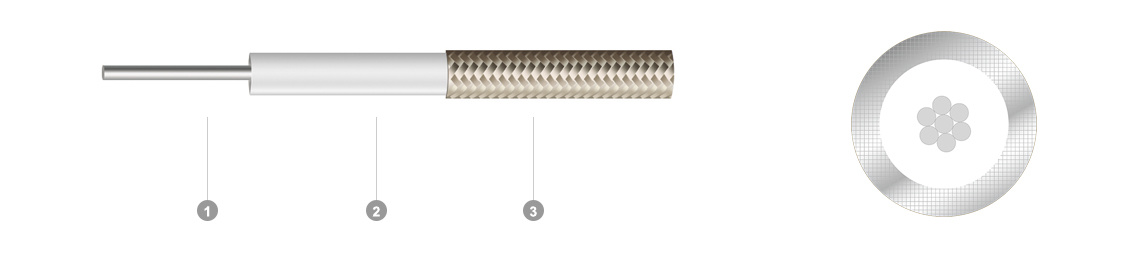

結構參數
|
670-141/50 |
料號 P/N |
YZ-670141/50-001 |
|
①內導體 |
材料 Material |
鍍銀銅線 Silverplated copper wire |
|
組成 Constitute |
1/0.94 |
|
|
標稱外徑OD (mm) |
0.94±0.02 |
|
|
②絕緣層 |
材料 Material |
聚四氟乙烯 PTFE |
|
顏色 Color |
本色 Natural |
|
|
標稱外徑OD (mm) |
2.98±0.05 |
|
|
③外導體 |
材料 Material |
鍍錫銅線編織+浸錫 |
|
組成 Constitute |
16/6/0.12 |
|
|
標稱外徑OD (mm) |
3.58±0.1 |
|
|
覆蓋率Coverage (%) |
100 |
電性能參數
|
電氣性能 Electrical characteristics |
|||
|
電容(pF/m) |
96±4 |
衰減Attenuation |
|
|
0.4GHz |
≤0.25db/m |
||
|
速率(%) |
70.8±2 |
1GHz |
≤0.41db/m |
|
2GHz |
≤0.60db/m |
||
|
阻抗(Ω) |
50±2 |
3GHz |
≤0.76db/m |
|
5GHz |
≤1.02db/m |
||
|
駐波比 |
≤1.1 |
6GHz |
≤1.18db/m |
|
|
|
||
|
額定電壓(V) |
30 |
|
|
|
|
|
||
|
工作頻率(GHz) |
6 |
|
|
|
|
|
||
機械和環境性能
|
工作溫度范圍 Operating temperature |
-65℃ ~ +180℃ |
|
最小彎曲半徑(一次) Min.bending radius static |
8MM |
